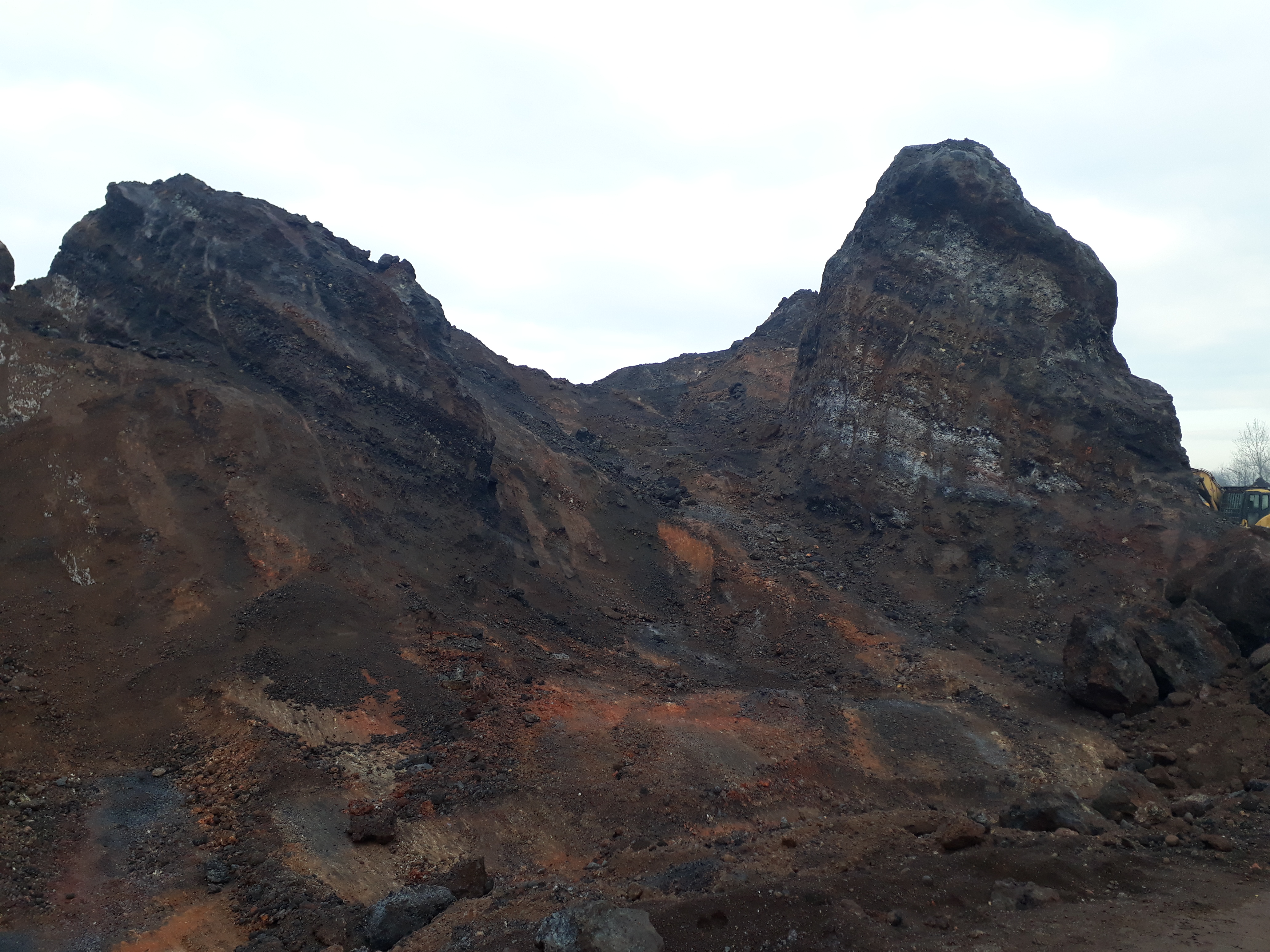

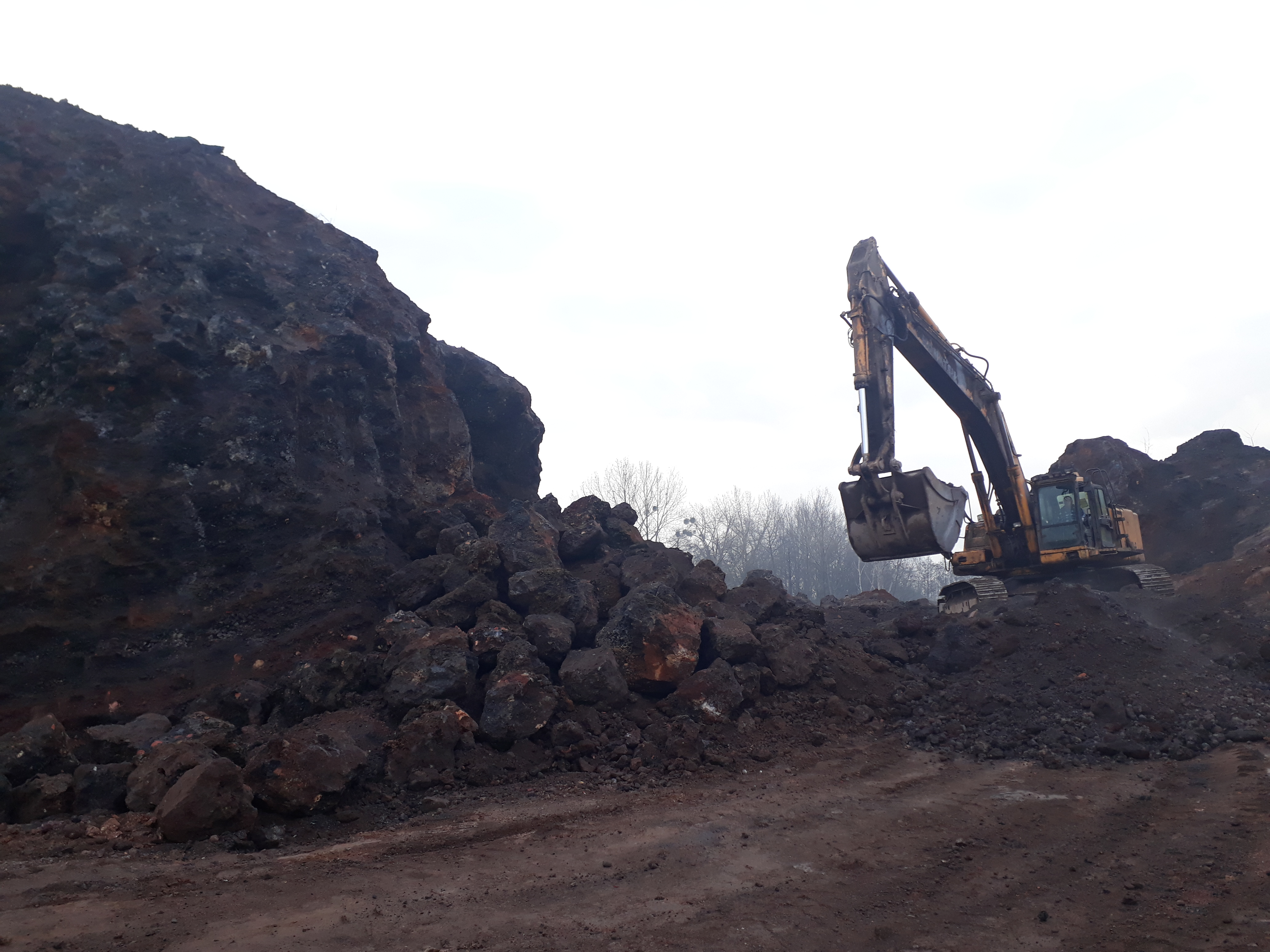

ZGH "Orzeł Biały"

1. Lokalizacja

Make this Notebook Trusted to load map: File -> Trust Notebook

Miasto: Piekary

Adres: ul. Bednorza

Stan: wydobywane

Kubatura: 1804041.00 m³

Powierzchnia: 23.15 ha

2. Charakterystyka materiału

Tabela 1. Zawartość pierwiastków w odpadzie

Pierwiastek	Zawartość (mg/kg (ppm))	Pierwiastek	Zawartość (mg/kg (ppm))
Si	73840.16	Fe	145404.59
Mn	5990.57	P jako PO4	1646.55
B	122.01	Al	26047.06
Cd	25.59	Co	259.10
Cr	75.32	Cu	1973.74
Ni	117.24	Pb	3817.77
Zn	16286.28	As	1779.94
Mo	6.94	V	46.36
Ti	1445.28	Sb	164.13
Bi	2.70	Ag	2.70
Zr	289.51	Ca	151662.16
Mg	64531.88	Na	1682.40
K	2464.42	Ba	714.81
Sr	202.92	Li	41.68
Ce	23.74	Dy	2.08
Er	1.26	Eu	0.68
Gd	2.30	Ho	0.42
La	12.24	Lu	0.19
Nd	11.24	Pr	2.89
Sc	5.96	Sm	2.32
Tb	0.35	Tm	0.18
U	4.58	Y	13.23
Yb	1.20	Au	0.02
Ge	13.89	Hf	4.16
Ir	0.14	Nb	5.39
Rh	0.51	Ru	0.01
Sn	34.57	Ta	0.36
W	3.04
Sumaryczna zawartość		500790.76 mg/kg (ppm)

Rys. 1. Wykres kołowy z zawartością 15 głównych pierwiastków

Tabela 2. Zawartość surowców krytycznych w odpadzie

Pierwiastek	Zawartość (mg/kg (ppm))	Pierwiastek	Zawartość (mg/kg (ppm))
As	1779.94	Ce	23.74
Dy	2.08	Er	1.26
Eu	0.68	Gd	2.30
Ho	0.42	La	12.24
Lu	0.19	Nd	11.24
Pr	2.89	Sc	5.96
Sm	2.32	Tb	0.35
Tm	0.18	Y	13.23
Yb	1.20	Ge	13.89
Hf	4.16	Ir	0.14
Nb	5.39	Rh	0.51
Ru	0.01	Sb	164.13
Ta	0.36	Ti	1445.28
W	3.04
Sumaryczna zawartość		3497.13 mg/kg (ppm)

Rys. 2. Wykres zawartości 10-ciu surowców krytycznych w odpadzie

Tabela 3. Zawartość REE w odpadzie

Pierwiastek	Zawartość (mg/kg (ppm))	Pierwiastek	Zawartość (mg/kg (ppm))
Ce	23.74	Dy	2.08
Er	1.26	Eu	0.68
Gd	2.30	Ho	0.42
La	12.24	Lu	0.19
Nd	11.24	Pr	2.89
Sc	5.96	Sm	2.32
Tb	0.35	Tm	0.18
Y	13.23	Yb	1.20
Sumaryczna zawartość		80.28 mg/kg (ppm)

Rys. 3. Wykres zawartości REE w odpadzie

3. Analiza ekonomiczna odzysku metali ziem rzadkich (REEs) z żużli

Do oceny efektywności ekonomicznej i kosztowej wykorzystania technologii odzysku metali ziem rzadkich z masy odpadów żużlowych przyjęto następujące metody:

Metoda dynamicznego kosztu jednostkowego (Dynamic Generation Cost - DGC).
Metoda wartości zaktualizowanej netto (Net Present Value - NPV)

Dynamiczny koszt jednostkowy (DGC) jest równy cenie, która pozwala na uzyskanie zdyskontowanych przychodów równych zdyskontowanym kosztom. DGC pokazuje, jaki jest techniczny koszt uzyskania jednostki produktu (w niniejszym projekcie jest to 1 kg koncentratu REEs przy wykorzystaniu opracowanej technologii odzysku metali i surowców krytycznych z masy odpadów żużlowych). Ponieważ nie uwzględnia on przychodów, a obejmuje koszty fazy inwestycyjnej i eksploatacyjnej (cykl życia produktu), jego wartość odzwierciedla jednostkowy koszt cyklu życia analizowanego produktu lub technologii. Należy dążyć do jak najniższej wartości DGC.

Metoda wartości zaktualizowanej netto (NPV) pozwala określić aktualną wartość wpływów i wydatków pieniężnych związanych z realizacją analizowanej inwestycji. Metoda ta wynika z podstawowej zasady, że przystąpienie do realizacji inwestycji jest uzasadnione wówczas, kiedy wartość otrzymanych z niego dochodów jest co najmniej równa lub większa od zaangażowanych w nie środków finansowych. Tak więc rachunek efektywności inwestycji powinien być rachunkiem prospektywnym, długookresowym. Należy dążyć do jak najwyższej wartości NPV.

Analiza została przeprowadzona przy następujących założeniach:

technologia odzysku metali ziem rzadkich z masy odpadów żużlowych z wykorzystaniem procesu ługowania kwasem chlorowodorowym i selektywnego wytrącania związków REEs z wykorzystaniem selektywnego odczynnika - kwasu szczawiowego,
odzysk prowadzony w instalacji o następujących parametrach: 5 reaktorów o pojemności roboczej 10 m3 każdy, przepustowość instalacji 3000 ton żużla/rok, skuteczność odzysku REEs 90%,
stopa dyskontowa: 4%,
okres użytkowania instalacji: 15 lat,
cena rynkowa koncentratu obliczona na podstawie aktualnych cen giełdowych następujących metali: La, Ce, Nd, Sm, Pr, Tb, Dy, Y, Sc, Ho, Gd.

Tabela 4. Wyniki analizy ekonomicznej dla ZGH "Orzeł Biały"

Wskaźnik	Wartość
Wielkość produkcji koncentratu REEs, kg/rok	0.23
Cena rynkowa koncentratu REEs, EUR/kg	150
DGC, EUR/kg	138.39
NPV, mln EUR	-16.49

Rekomendacje:

Przy uwzględnieniu powyższych założeń technologia odzysku metali ziem rzadkich z masy odpadów żużlowych z wykorzystaniem procesu ługowania kwasem chlorowodorowym i selektywnego wytrącania związków REEs NIE jest opłacalna.
